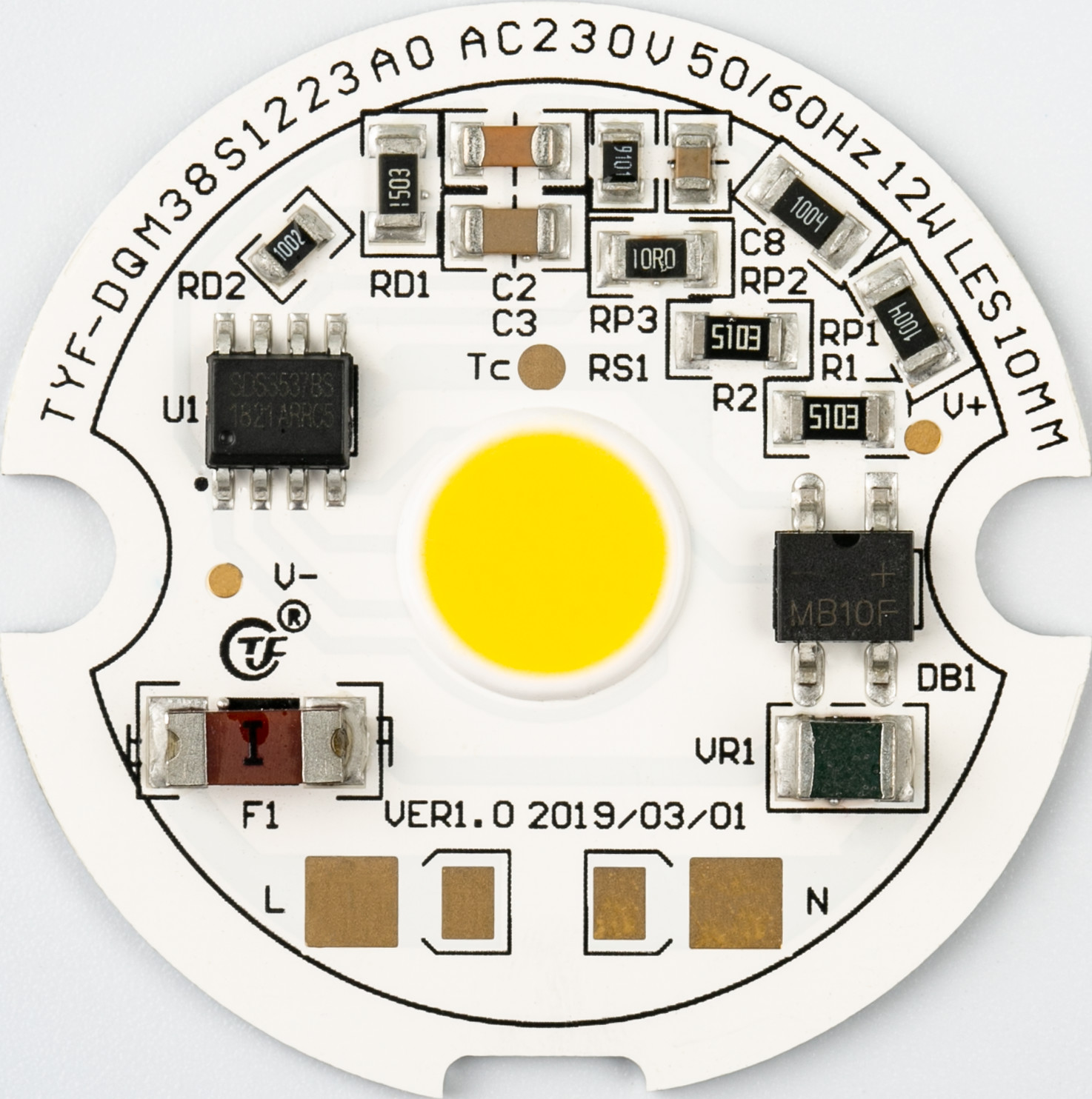

Chip LED Bridgelux 220V 20W CRI80 3000K AC COB LED Module Driverless cob led para downlight
Detalles:
Nombre del artículo: Chip AC COB para down light
Tipo de producto: Módulo AC
Voltaje: 220v
Lugar de origen: ShenZhen, China
Modelo: TYF DQ37
MOQ: 1 juego
1. Características del producto
- Se conecta directamente al voltaje de línea AC
- Alta eficiencia y factor de potencia
- Larga vida útil
- BOM simple
- Cumple con RoHS
- Regulación de voltaje de línea
- Fácil montaje
- Producto sin plomo
2. Aplicaciones:
3. Características eléctricas y ópticas (Ta=25℃) Tabla 2-1
| ARTÍCULO |
SÍMBOLO |
UNIDAD |
TÍPICOValor |
| Voltaje de entrada |
Vin |
V |
230 |
| Corriente de entrada |
IF |
mA |
42.35 |
| Frecuencia de funcionamiento |
F |
Hz |
50/60 |
| Potencia de entrada |
P |
W |
9.431 |
| Factor de potencia |
PF |
％ |
0.969 |
| Distorsión armónica total |
THD |
％ |
21.6% |
| Tipo de atenuación |
RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ Smart □ Otro |
| Capacidad de sobretensión |
Vs |
KV |
0.5 |
| Resistencia eléctrica (AC) |
Ve |
KV |
- |
| Temperatura de funcionamiento/carcasa |
Ta/Tc |
℃ |
25/85 |
| Parámetros LED |
COB |
| Flujo luminoso |
Φv |
Lm |
1068.3 |
| Eficiencia luminosa |
ηv |
Lm/w |
113.3 |
| Temperatura de color |
CCT |
K |
4068 |
| Índice de reproducción cromática |
Ra/CRI |
％ |
82.3/75.4 |
| Distribución de la luz |
- |
- |
- |
| Ángulo de visión |
2θ 1/2 |
Grados |
- |
4. Propiedades ópticas
4.1 Bins de cromaticidad
TYF cumple con el estándar ANSI C78.377A para su estructura de bin de cromaticidad. Para cada cuadrilátero ANSI para el rango CCT de 2700K a 6500K, TYF proporciona 5 Bins y 3 Bins.
Tabla 4-1 5 pasos Bins
| CCT |
Pasos |
Cx |
Cy |
a |
b |
theta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tabla 4-2 3 pasos Bins
| CCT |
Pasos |
Cx |
Cy |
a |
b |
theta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
4.2 Curvas eléctricas y ópticas típicas
Figura 4-2-1 Potencia relativa vs. Voltaje, Ta =25℃
Figura 4-2-2 Flujo luminoso relativo vs. Voltaje, Ta =25℃
Figura 4-2-3 Patrón radiante, Ta =25℃
5. Especificaciones clave/Características especiales:
1. Conexión directa al voltaje de línea AC: 120/230V, sin controladores AC/DC
2. Con OTR, OVP, OCP, Capacidad de sobretensión, 1000V
3. Alto PF, certificaciones CE
4. Buena consistencia de color, alto CRI
5. Temperatura ambiente: -20-50℃, temperatura de la carcasa: <70℃
6. Tamaño pequeño, diseño flexible, tamaño de PCB, CCT, potencia, se puede personalizar según los deseos del cliente.
7. Vida útil > 30.000 horas
6. Embalaje
Productos de módulos LED TYF Opto., embalados en bandeja de plástico, según diferentes tamaños, XX piezas por bandeja de plástico, como se muestra a continuación. productos sin caja de plástico embalados en bolsas de burbujas, para evitar la presión externa, elija diferentes bolsas de burbujas, según el tamaño del producto en cada paquete de XX productos, el producto embalado se almacenará en forma de cartón y sellado, como se muestra a continuación.
1) xx PCS módulo LED por bandeja 4) Información de la caja y embalaje
2) Apilamiento y encintado de bandejas, XX módulo LED
bandejas y bandejas adicionales de maniquíes cada una de
caja. Agregue gel de sílice (1 cada uno) en la parte superior de la bandeja
3) Embalaje de sellado
