eficacia Driverless 120lm/W del módulo 110V 220V de la CA LED de 3W 5w 6w 9w 12w alta

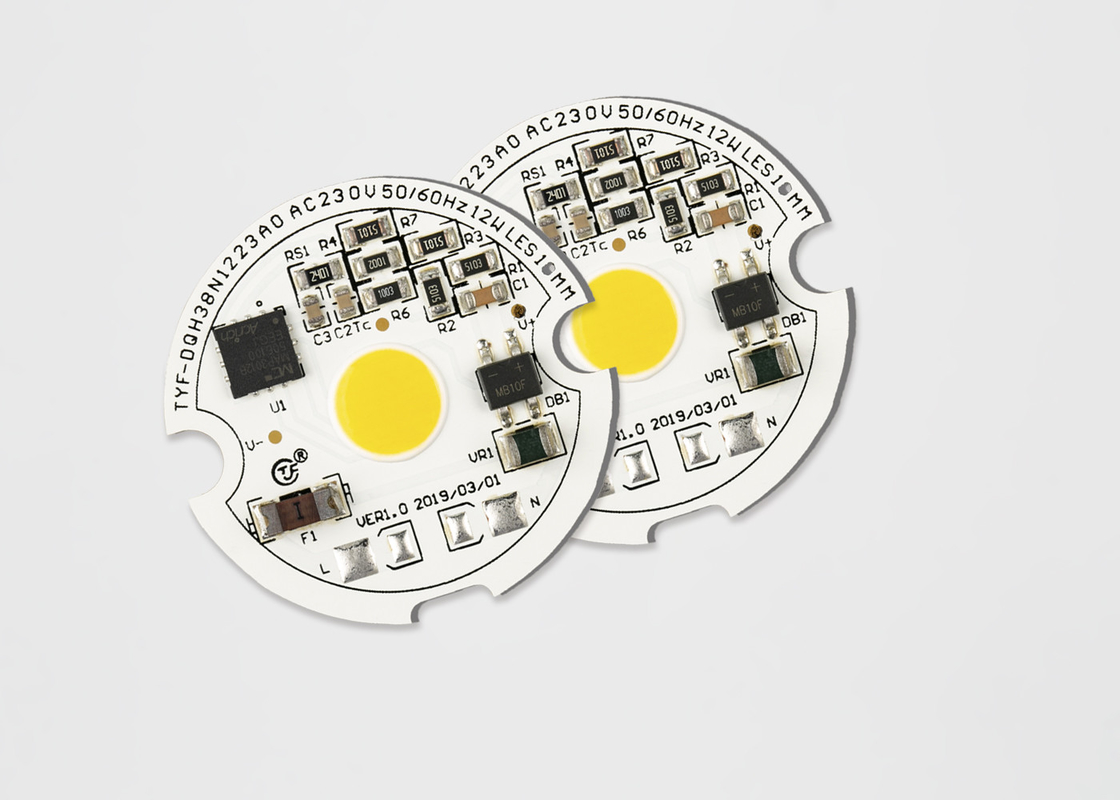

Módulo LED de alta calidad 3w 5w 6w 9w 12w 110V 220V sin controlador AC COB LED 3000K 4000K 6000K chip bridgelux en el interior

• Se conecta directamente al voltaje de línea AC
• Alto PF y bajo THD
• Alto rendimiento y alto brillo
• Larga vida útil y alta fiabilidad
• Baja EMI
• BOM simple
• Cumple con CE
• Cumple con ROHS y REACH
• Fácil montaje

1) código de producto: C=Módulo de cliente D=Módulo propio

2) Código de cliente y código de módulo: si ①=C entonces 4 dígitos para el código de cliente, de lo contrario, para el código de módulo propio

3) Código IC: un carácter para IC

4) Código de potencia:

5) Código de voltaje: 11=110V, 12=120V, 22=220V, 23=230V

6) Código CCT

Características eléctricas y ópticas (Ta=25℃) Tabla 2-1

Propiedades ópticas

Bins de cromaticidad

TYF cumple con el estándar ANSI C78.377A para su estructura de bins de cromaticidad. Para cada cuadrángulo ANSI para el rango CCT de 2700K a 6500K, TYF proporciona 5 Bins y 3 Bins.

Tabla 4-1 5 pasos Bins

Tabla 4-2 3 pasos Bins

 Curvas eléctricas y ópticas típicas

Figura 4-2-1 Potencia relativa vs. Voltaje, T_a =25℃

Figura 4-2-2 Flujo luminoso relativo vs. Voltaje, T_a =25℃

Figura 4-2-3 Patrón radiante, T_a =25℃

Notas:

1) Todas las dimensiones están en milímetros. (Tolerancia:±0.2 mm)

2) Escala: Ninguna

Nota:

1) Se recomienda el módulo DOB de TYF Opto para mantener la temperatura de la unión por debajo de la especificación máxima de temperatura de la unión. (Tabla 2-4).

Temperatura del cable LED y temperatura de la carcasa superior del IC medidas con termopar. Las temperaturas de la unión LED e IC se pueden calcular utilizando las fórmulas siguientes.

Ts_max=Tj_max-Rθj-s * Pd

Por ejemplo:

Si la temperatura del cable LED y la temperatura de la carcasa superior del IC son 90℃, entonces la temperatura de la unión LED

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

y la temperatura de la unión IC

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃

Resina de silicona de DOB (AC-COB) Manipulación

Productos de módulos LED TYF Opto., embalados en bandeja de plástico, según diferentes tamaños, XX PC cada bandeja de plástico, como se muestra a continuación. productos sin caja de plástico embalados en bolsas de burbujas, para evitar la presión exterior, elija diferentes bolsas de burbujas, según el tamaño del producto en cada paquete de XX productos, el producto empaquetado se almacenará en forma de cartón y sellado, como se muestra a continuación.

1) xx PCS módulo LED por bandeja 4) Información y embalaje de la caja

2) Apilamiento y cinta de la bandeja, XX módulo LED bandejas y bandejas adicionales 1 ficticias cada una de caja. Agregue gel de sílice (1 cada uno) en la parte superior de la bandeja

3) Embalaje de sellado
