Lugar de origen: | Shenzhen |
---|---|
Nombre de la marca: | TYF |
Certificación: | CE,RoHs |
Número de modelo: | ML2421 |
Cantidad de orden mínima: | Negociación |
Precio: | negotiable |
Tiempo de entrega: | 5-7 días |
Condiciones de pago: | D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 1.000.000 PCS/day |
Poder: | 30W | Emisión de color: | Blanco blanco, natural caliente, blanco fresco |
---|---|---|---|
Material del microprocesador: | Bridgelux | Tipo: | MAZORCA LED |
Uso: | llevado crezca la lámpara | Product name: | Chip LED Cob |
Resaltar: | 20w mazorca del microprocesador LED,Alta mazorca del microprocesador LED del CRI,microprocesador de la mazorca de 30w LED |

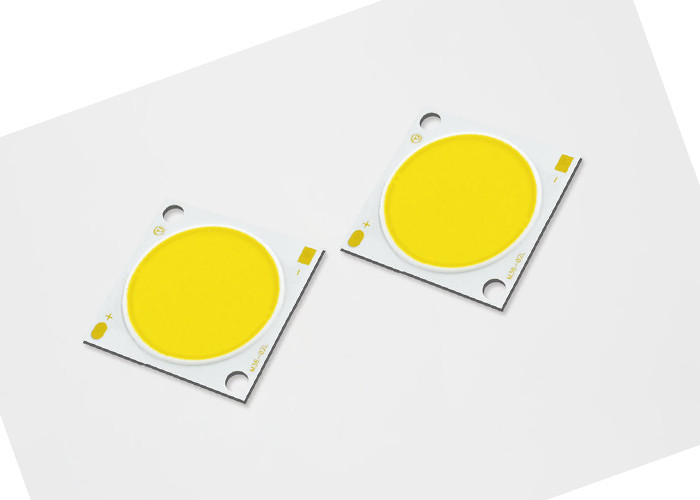

generación de calefacción baja de la alta del CRI de 20w 30w mazorca del microprocesador LED para la luz de destello llevada
Característica:
• El producto tiene una eficacia típica de 128 lm/W para 3000K, CRI 80.
• Tiene una alta fuente de luz compacta de la densidad de flujo.
• El producto ofrece la iluminación uniforme y de alta calidad.
• Las opciones del CRI del mínimo 70, 80, y 90 están disponibles.
• Tiene una trayectoria termal aerodinámica.
• El producto es la ENERGÍA STAR®/ANSI obediente con la estructura binning del color con estándar de 2, 3, y 5 SDCM.
• Es más económico de energía que incandescente, el halógeno, y las lámparas fluorescentes.
• El producto puede actuar encendido la tensión de alto voltaje o baja DC.
• La serie de productos y el logotipo de la compañía están en el frente.
• El producto es RoHS obediente.
La designación del número de parte para los órdenes de la serie LED de TYF ml se explica como sigue:
Número de parte |
Poder típico (w) | CCT nominal (k) |
CRI |
Flujo pulsado mínimo (lm) | Flujo pulsado típico (lm) | Voltaje típico (v) | Actual nominal (mA) | Eficacia típica (lm/W) |
CL25171210P430E*7 | 30,6 | 3000 K | 70 | 4468 | 4804 | 34 | 900 | 157 |
CL25171210P435E*7 | 30,6 | 3500 K | 70 | 4553 | 4896 | 34 | 900 | 160 |
CL25171210P440E*7 | 30,6 | 4000 K | 70 | 4639 | 4988 | 34 | 900 | 163 |
CL25171210P450E*7 | 30,6 | 5000 K | 70 | 4696 | 5049 | 34 | 900 | 165 |
CL25171210P457E*7 | 30,6 | 5700 K | 70 | 4724 | 5080 | 34 | 900 | 166 |
CL25171210P465E*7 | 30,6 | 6500 K | 70 | 4696 | 5049 | 34 | 900 | 165 |
CL25171210P422E*8 | 30,6 | 2200 K | 80 | 3785 | 4070 | 34 | 900 | 133 |
CL25171210P427E*8 | 30,6 | 2700 K | 80 | 4013 | 4315 | 34 | 900 | 141 |
CL25171210P430E*8 | 30,6 | 3000 K | 80 | 4183 | 4498 | 34 | 900 | 147 |
CL25171210P435E*8 | 30,6 | 3500 K | 80 | 4240 | 4559 | 34 | 900 | 149 |
CL25171210P440E*8 | 30,6 | 4000 K | 80 | 4297 | 4621 | 34 | 900 | 151 |
CL25171210P450E*8 | 30,6 | 5000 K | 80 | 4326 | 4651 | 34 | 900 | 152 |
CL25171210P457E*8 | 30,6 | 5700 K | 80 | 4354 | 4681 | 34 | 900 | 153 |
CL25171210P465E*8 | 30,6 | 6500 K | 80 | 4326 | 4651 | 34 | 900 | 152 |
CL25171210P422E*9 | 30,6 | 2200 K | 90 | 3187 | 3427 | 34 | 900 | 112 |
CL25171210P427E*9 | 30,6 | 2700 K | 90 | 3415 | 3672 | 34 | 900 | 120 |
CL25171210P430E*9 | 30,6 | 3000 K | 90 | 3586 | 3856 | 34 | 900 | 126 |
CL25171210P435E*9 | 30,6 | 3500 K | 90 | 3643 | 3917 | 34 | 900 | 128 |
CL25171210P440E*9 | 30,6 | 4000 K | 90 | 3671 | 3947 | 34 | 900 | 129 |
CL25171210P450E*9 | 30,6 | 5000 K | 90 | 3700 | 3978 | 34 | 900 | 130 |
CL25171210P457E*9 | 30,6 | 5700 K | 90 | 3728 | 4008 | 34 | 900 | 131 |
5,1 información de Binning del color
Cuadro 1: Gráfico de los compartimientos de la prueba en el espacio de color xy (condiciones de prueba pulsadas, Tj = 25°C)
CIE1931-x
Cuadro 38: 2-Step a 5 definiciones del compartimiento del color de la elipse del macadán del paso para la gama de la base de la mazorca de TYF
Nominal CCT |
Punto central | COMANDANTE AXIS (a, b) |
Elipse
Ángel de la rotación, θ |
|||
X | Y | 2-Step | 3-Step | 5-Step | ||
2200K | 0,5018 | 0,4153 | (0,0048, 0,0027) | (0,0072, 0,0041) | (0,0120, 0,0067) | 39,9 |
2500K | 0,4806 | 0,4141 | (0,0050, 0,0027) | (0,0076, 0,0041) | (0,0126, 0,0068) | 53,1 |
2700K | 0,4575 | 0,4101 | (0,0053, 0,0027) | (0,0080, 0,0041) | (0,0133, 0,0068) | 54,1 |
3000K | 0,4338 | 0,4030 | (0,0057, 0,0028) | (0,0086, 0,0042) | (0,0142, 0,0069) | 53,7 |
3500K | 0,4073 | 0,3917 | (0,0062, 0,0028) | (0,0093, 0,0041) | (0,0155, 0,0069) | 54,0 |
4000K | 0,3818 | 0,3797 | (0,0063, 0,0027) | (0,0093, 0,0042) | (0,0157, 0,0068) | 53,4 |
5000K | 0,3447 | 0,3553 | (0,0054, 0,0024) | (0,0081, 0,0035) | (0,0135, 0,0059) | 59,8 |
5700K | 0,3290 | 0,3417 | (0,0048, 0,0021) | (0,0072, 0,0032) | (0,0119, 0,0052) | 58,8 |
6500K | 0,3123 | 0,3282 | (0,0044, 0,0018) | (0,0066, 0,0027) | (0,0110, 0,0045) | 58,1 |
Notas para el cuadro 39:
Notas: 1. Toda la tolerancia de la dimensión es ±0.2mm a menos que se indicare en forma diferente. 2. punto de la medida del Tc en el cátodo
CONDICIÓN QUE SUELDA RECOMENDADA
Para soldar manual. Utilice por favor soldar sin plomo y el soldar será ejecutado usando un pedazo que suelda en a
la temperatura más baja que 350C, y será acabada en el plazo de 3,5 segundos para una tierra. No se aplicará ninguna fuerza externa
a la pieza de la resina mientras que se ejecuta el soldar. El proceso siguiente de soldar debe ser realizado después de que el producto tenga
vuelta a la temperatura ambiente. PRECAUCIÓN: CONTROL DE LA TEMPERATURA
