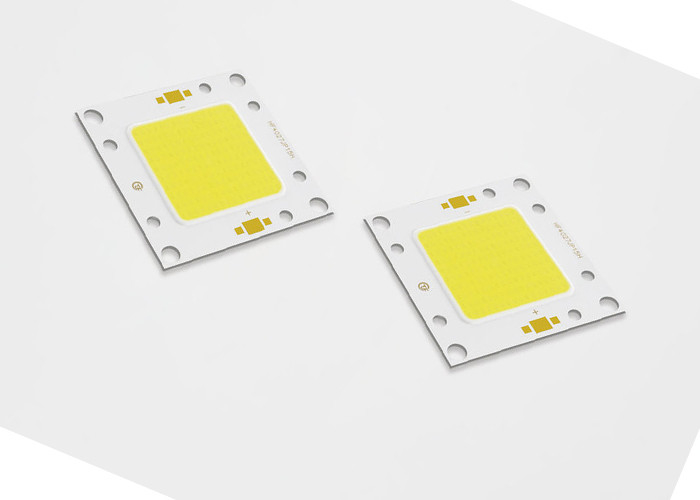

iluminación de la luz del punto de la pista del material básico del cobre de la mazorca LED del poder más elevado 3-200W
2 ventajas
• Alta estabilidad para aplicaciones al aire libre
• Resistencia térmica significativamente reducida y
aumento de la temperatura de funcionamiento
• Luz blanca constante y uniforme • Costo operativo más bajo • Fácil de usar con detectores de luz diurna y de movimiento para
permitir un mayor ahorro de energía
• Costo de mantenimiento reducido • Respetuoso con el medio ambiente, sin problemas de eliminación
La designación del número de pieza para los conjuntos de LED de la serie especial TYF se explica a continuación:
|
Número de parte
|
Potencia típica (W) |
TMC nominal (K) |
IRC
|
Flujo pulsado mínimo (lm) |
Flujo pulsado típico (lm) |
Voltaje típico (V) |
Corriente nominal (mA) |
Eficacia típica (lm/W) |
| CL54351818P430E*7 |
82,9 |
3000K |
70 |
12027 |
12932 |
51.2 |
1620 |
156 |
| CL54351818P435E*7 |
82,9 |
3500K |
70 |
12181 |
13098 |
51.2 |
1620 |
158 |
| CL54351818P440E*7 |
82,9 |
4000K |
70 |
12258 |
13181 |
51.2 |
1620 |
159 |
| CL54351818P450E*7 |
82,9 |
5000K |
70 |
12413 |
13347 |
51.2 |
1620 |
161 |
| CL54351818P457E*7 |
82,9 |
5700K |
70 |
12490 |
13430 |
51.2 |
1620 |
162 |
| CL54351818P465E*7 |
82,9 |
6500K |
70 |
12413 |
13347 |
51.2 |
1620 |
161 |
| CL54351818P422E*8 |
82,9 |
2200K |
80 |
10100 |
10860 |
51.2 |
1620 |
131 |
| CL54351818P427E*8 |
82,9 |
2700K |
80 |
10948 |
11772 |
51.2 |
1620 |
142 |
| CL54351818P430E*8 |
82,9 |
3000K |
80 |
11256 |
12103 |
51.2 |
1620 |
146 |
| CL54351818P435E*8 |
82,9 |
3500K |
80 |
11410 |
12269 |
51.2 |
1620 |
148 |
| CL54351818P440E*8 |
82,9 |
4000K |
80 |
11487 |
12352 |
51.2 |
1620 |
149 |
| CL54351818P450E*8 |
82,9 |
5000K |
80 |
11642 |
12518 |
51.2 |
1620 |
151 |
| CL54351818P457E*8 |
82,9 |
5700K |
80 |
11796 |
12684 |
51.2 |
1620 |
153 |
| CL54351818P465E*8 |
82,9 |
6500K |
80 |
11642 |
12518 |
51.2 |
1620 |
151 |
| CL54351818P422E*9 |
82,9 |
2200K |
90 |
8943 |
9616 |
51.2 |
1620 |
116 |
| CL54351818P427E*9 |
82,9 |
2700K |
90 |
9791 |
10528 |
51.2 |
1620 |
127 |
| CL54351818P430E*9 |
82,9 |
3000K |
90 |
10023 |
10777 |
51.2 |
1620 |
130 |
| CL54351818P435E*9 |
82,9 |
3500K |
90 |
10177 |
10943 |
51.2 |
1620 |
132 |
| CL54351818P440E*9 |
82,9 |
4000K |
90 |
10254 |
11026 |
51.2 |
1620 |
133 |
| CL54351818P450E*9 |
82,9 |
5000K |
90 |
10408 |
11192 |
51.2 |
1620 |
135 |
| CL54351818P457E*9 |
82,9 |
5700K |
90 |
10485 |
11275 |
51.2 |
1620 |
136 |
5.1 Información sobre el agrupamiento de colores
Figura 1: Gráfico de contenedores de prueba en el espacio de color xy (condiciones de prueba pulsadas, Tj = 25 °C)
CIE1931-x
Tabla 38: Definiciones de bins de color de elipse MacAdam de 2 a 5 pasos para la gama principal TYF CoB
|
Nominal
CCT
|
Punto central |
EJE MAYOR (a , b) |
Elipse
Ángel de rotación, θ
|
| X |
Y |
2 pasos |
3 pasos |
5 pasos |
| 2200K |
0.5018 |
0.4153 |
(0,0048, 0,0027) |
(0.0072, 0.0041) |
(0.0120, 0.0067) |
39.9 |
| 2500K |
0.4806 |
0.4141 |
(0.0050, 0.0027) |
(0.0076, 0.0041) |
(0.0126, 0.0068) |
53.1 |
| 2700k |
0.4575 |
0.4101 |
(0.0053, 0.0027) |
(0.0080, 0.0041) |
(0.0133, 0.0068) |
54.1 |
| 3000K |
0.4338 |
0.4030 |
(0.0057, 0.0028) |
(0.0086, 0.0042) |
(0.0142, 0.0069) |
53.7 |
| 3500K |
0.4073 |
0.3917 |
(0.0062, 0.0028) |
(0.0093, 0.0041) |
(0.0155, 0.0069) |
54.0 |
| 4000K |
0.3818 |
0.3797 |
(0.0063, 0.0027) |
(0.0093, 0.0042) |
(0.0157, 0.0068) |
53.4 |
| 5000K |
0.3447 |
0.3553 |
(0.0054, 0.0024) |
(0.0081, 0.0035) |
(0.0135, 0.0059) |
59.8 |
| 5700K |
0.3290 |
0.3417 |
(0.0048, 0.0021) |
(0.0072, 0.0032) |
(0.0119, 0.0052) |
58.8 |
| 6500K |
0.3123 |
0.3282 |
(0.0044, 0.0018) |
(0.0066, 0.0027) |
(0.0110, 0.0045) |
58.1 |
Notas para la Tabla 12:
- Impulsó los arreglos a corrientes más altas, sin embargo, se puede reducir el mantenimiento del lumen.
- Se debe observar la reducción de corriente adecuada para mantener la temperatura de la unión por debajo del máximo
- La operación pulsada con una corriente de excitación máxima igual a la corriente directa pulsada máxima indicada es aceptable si el tiempo de activación del pulso es ≤1 ms por ciclo y el ciclo de trabajo es ≤10 %.
- Los diodos emisores de luz no están diseñados para funcionar con voltaje inverso y no producirán luz bajo esta condición.Clasificación máxima proporcionada solo como referencia.
Notas: 1. La tolerancia de todas las dimensiones es de ±0,2 mm a menos que se indique lo contrario.2. Punto de medición de Tc en el cátodo
CONDICIONES DE SOLDADURA RECOMENDADAS
Para soldadura manual.Utilice soldadura sin plomo y la soldadura se implementará utilizando una broca de soldadura en un
Temperatura inferior a 350C, y se terminará en 3,5 segundos para una tierra.No se aplicará ninguna fuerza externa
a la pieza de resina mientras se implementa la soldadura.El siguiente proceso de soldadura debe llevarse a cabo después de que el producto haya
volver a la temperatura ambiente.PRECAUCIÓN: CONTROL DE TEMPERATURA
