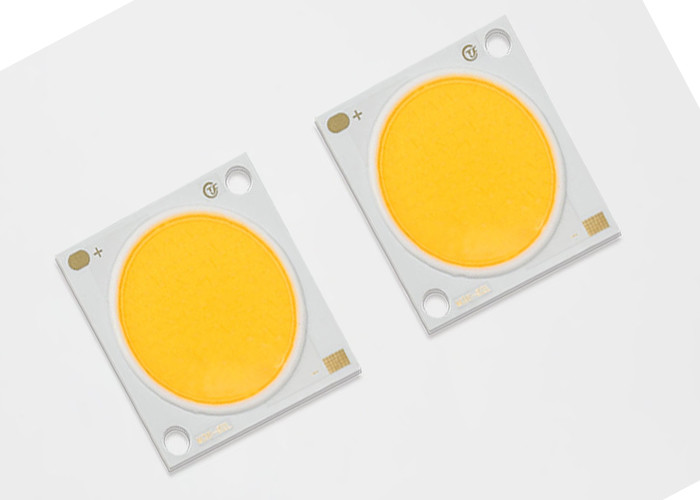

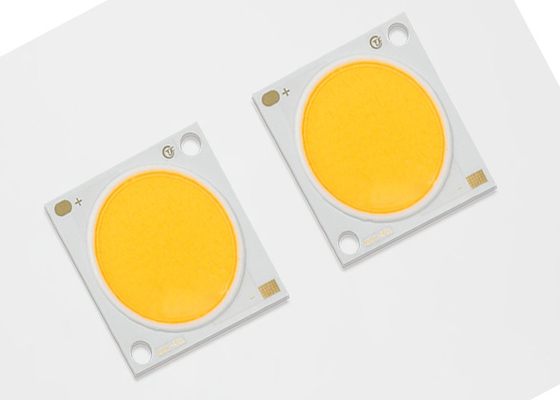

la luz LM80 del par de la luz del deporte de 10w 15w pasó la MAZORCA llevada
• Eficacia de 128 lm/W típicos para 3000K, 80CRI
• Alta fuente de luz compacta de la densidad de flujo
• Uniforme, iluminación de alta calidad
• Opciones del CRI del mínimo 70, 80, y 90
• Trayectoria la termal de StreaCLined
• Estructura binning del color obediente de la ENERGÍA STAR®/del ANSI con estándar de 2, 3 y 5 SDCM
• Más económico de energía que incandescente, el halógeno y las lámparas fluorescentes
• Operación de DC de la tensión de alto voltaje o baja
• Serie de productos y logotipo de la compañía en el frente
• RoHS obediente
La designación del número de parte para los órdenes de la serie LED de TYF ml se explica como sigue:
| |
|
|
|
Mínimo. |
Tipo. |
Máximo. |
LM/W |
|
| Parámetro |
Símbolo |
Condición |
CRI |
Unidad |
| |
VF |
IF=320mA |
℃ de /Tc =25 |
/ |
18 |
19,2 |
20,4 |
/ |
V |
| voltaje |
| Flujo luminoso |
Φv |
CCT: 5000-6500K |
RA: 80 |
660 |
690 |
- |
>110 |
Lm (LM/W) |
| RA: 70 |
- |
- |
- |
- |
| CCT: 4000-4500K |
RA: 80 |
660 |
690 |
- |
>110 |
| RA: 70 |
- |
- |
- |
- |
| CCT: 2800-3200K |
RA: 80 |
630 |
660 |
- |
>105 |
| RA: 70 |
- |
- |
- |
- |
Información de Binning del color
Cuadro 1: Gráfico de los compartimientos de la prueba en el espacio de color xy (condiciones de prueba pulsadas, Tj = 25°C)
CIE1931-x
Cuadro 38: 2-Step a 5 definiciones del compartimiento del color de la elipse del macadán del paso para la gama de la base de la mazorca de TYF
|
Nominal
CCT
|
Punto central |
AXIS IMPORTANTE (a, b) |
Elipse
Ángel de la rotación, θ
|
| X |
Y |
2-Step |
3-Step |
5-Step |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53,1 |
| 2700K |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54,1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53,4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58,1 |
Cuadro 39: Grados máximos
Notas para el cuadro 39:
- Conducido los órdenes en un mantenimiento más alto del lumen de las corrientes sin embargo puede ser reducido.
- La corriente apropiada que reduce la capacidad normal se debe observar para mantener temperatura de empalme debajo del máximo
- La operación pulsada con una corriente de impulsión máxima igual al pico indicado pulsó corriente delantera es aceptable si el tiempo de funcionamiento del pulso es ≤1ms por ciclo y el ciclo de trabajo es el ≤10%
- Los diodos electroluminosos no se diseñan para ser conducidos en voltaje reverso y no producirán la luz bajo esta condición. Grado máximo proporcionado para la referencia solamente.
Notas: 1. Toda la tolerancia de la dimensión es ±0.2mm a menos que se indicare en forma diferente. 2. punto de la medida del Tc en el cátodo
CONDICIÓN QUE SUELDA RECOMENDADA
Para soldar del manual. Utilice por favor soldar sin plomo y el soldar será ejecutado usando un pedazo que suelda en a
la temperatura más baja que 350C, y será acabada en el plazo de 3,5 segundos para una tierra. No hay fuerza externa aplicada
a la pieza de la resina mientras que se ejecuta el soldar. El proceso siguiente de soldar debe ser realizado después de que el producto tenga
vuelva a la temperatura ambiente. PRECAUCIÓN: CONTROL DE LA TEMPERATURA
Embalaje y etiquetado del producto
