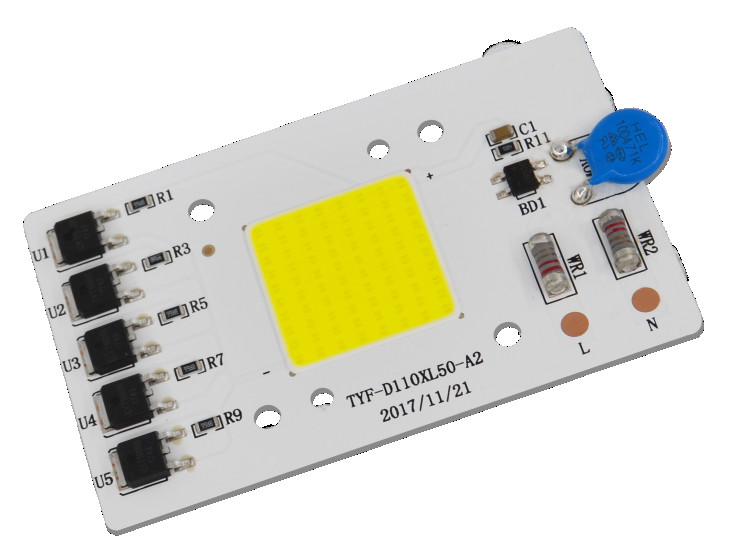

El color blanco, la CA completa 110V 220V 230V Cob/DOB Driverless del poder más elevado del espectro 20W 30W 50W llevó el microprocesador

Informacion basica
Lugar de origen: China
Nombre de la marca: TYF
Certificación: CE CB ROHS
Número de modelo: D5284
Cantidad de orden mínima: negociación
Precio: Negotiable
Detalles de empaquetado: caja de papel de Kraft
Tiempo de entrega: 20 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union
Capacidad de la fuente: 10.000 unidades al mes
Información detallada
modelo: TYF D5284 número de pieza: D5284C2023E0DA30582
Oscuro: 52*84m m tensión: 220/230V
Potencia: 50W color: Rosa
PF: > 0.9 THD: 35%
Oscurecimiento: N
Alta luz:

módulo llevado driverless

,

Módulo impermeable del LED


Descripción de producto

1. Detalles:

Nombre del artículo: Módulo de la MAZORCA de la CA para las lámparas al aire libre llevadas

Tipo de producto: Módulo de la CA

Voltaje: 110V/220v

Lugar del origen: Shenzhen, China

Modelo: TYF D5284

MOQ: 100 pedazos



1,1 características de producto

  • Conecta directamente con la línea voltaje de la CA
  • Eficacia y factor de poder más elevado
  • Tiempo de la larga vida
  • BOM simple
  • Rosh obediente
  • Línea Voltage Regulation
  • Asamblea fácil

2. Usos:





3. Cuadro eléctrico y óptico 2-1 de las características (Ta=25℃)

ARTÍCULO SÍMBOLO UNIDAD Valor TÍPICO
Voltaje de entrada Vin V 230
Corriente de entrada SI mA 236,2
Frecuencia de funcionamiento F Herzios 50/60
Energía de entrada P W 49,49
Factor de poder PF % 0,911
Distorsión armónica total THD % 45,7%
Oscurecimiento del tipo □ elegante del □ del □ DMX de DALI del □ del □ 0-10V del □ PWM del TRIAC del □ del ARN otro
Capacidad de la oleada Contra Kilovoltio 1
Fuerza eléctrica (CA) VE Kilovoltio 1,5
Funcionamiento/temperatura de caso Ta/Tc 25/85
Parámetros del LED MAZORCA
Flujo luminoso Φv Lm 4680,9
Eficacia luminosa ηv Lm/w 94,57
Temperatura de color CCT K 6381
Índice de representación de color Ra/CRI % 70.2/59.0
Distribución ligera - -
Ángulo de visión 2θ el 1/2 Grado. -



3,1 cuadro 2-4 de los grados máximos absolutos (Ta=25℃)



ARTÍCULO SÍMBOLO UNIDAD Valor
Disipación de poder Paladio W 52,5
Corriente de la CA (RMS) SI mA 248,5
Voltaje ca (RMS) Vin V 220~240
Temperatura de empalme del LED TJ-LED 120
Temperatura de empalme de IC TJ-IC 150
Top de la temperatura IC de IC Tp 100
Resistencia termal del LED (empalme/punto que suelda) Rthj-s ℃/W 20
Resistencia termal de IC (empalme/punto que suelda) Rthj-s ℃/W 40
Temperatura de funcionamiento A -20~+85
Temperatura de almacenamiento Ts -40~+100
Sensibilidad del ESD (HBM) Vesd Kilovoltio ±2
Temperatura que suelda (flujo) Tsld -
Temperatura que suelda (mano) Tsld 350 3S



4. Propiedades ópticas



4,1 compartimientos de la cromaticidad



TYF cumple con el estándar del ANSI C78.377A para su estructura del compartimiento de la cromaticidad. Para cada cuadrilátero del ANSI para la gama del CCT de 2700K a 6500K, TYF proporciona 5 compartimientos y 3 compartimientos.



Cuadro compartimiento de la cromaticidad de 4-1-1

El color blanco, la CA completa 110V 220V 230V Cob/DOB Driverless del poder más elevado del espectro 20W 30W 50W llevó el microprocesador 0



Cuadro 4-1-2 5 compartimientos del paso

CCT Pasos CX CY a b theta
2700K 5 0,4578 0,4101 0,01350 0,00700 53,70
3000K 5 0,4338 0,403 0,01390 0,00680 53,22
3500K 5 0,4073 0,3917 0,01545 0,00690 54,00
4000K 5 0,3818 0,3797 0,01565 0,00670 53,72
5000K 5 0,3447 0,3553 0,01370 0,00590 59,62
5700K 5 0,3287 0,3417 0,01243 0,00533 59,09
6000K 5 0,3123 0,3282 0,01115 0,00475 58,57



Cuadro 4--1-3 compartimientos 3step

CCT Pasos CX CY a b theta
2700K 3 0,4578 0,4101 0,00810 0,00420 53,70
3000K 3 0,4338 0,403 0,00834 0,00408 53,22
3500K 3 0,4073 0,3917 0,00927 0,00414 54,00
4000K 3 0,3818 0,3797 0,00939 0,00402 53,72
5000K 3 0,3447 0,3553 0,00822 0,00354 59,62
5700K 3 0,3287 0,3417 0,00746 0,00320 59,09
6000K 3 0,3123 0,3282 0,00669 0,00285 58,57



4,2 curvas eléctricas y ópticas típicas

Cuadro poder relativo de 4-2-1 contra el voltaje, Tun =25℃

El color blanco, la CA completa 110V 220V 230V Cob/DOB Driverless del poder más elevado del espectro 20W 30W 50W llevó el microprocesador 1



Cuadro flujo luminoso relativo de 4-2-2 contra el voltaje, Tun =25℃

El color blanco, la CA completa 110V 220V 230V Cob/DOB Driverless del poder más elevado del espectro 20W 30W 50W llevó el microprocesador 2



Cuadro modelo radiante de 4-2-3, Tun =25℃

El color blanco, la CA completa 110V 220V 230V Cob/DOB Driverless del poder más elevado del espectro 20W 30W 50W llevó el microprocesador 3















































5. especificaciones dominantes/características especiales:



1. Conduzca directamente a la línea voltaje de la CA: 120/230V, ningunos conductores de AC/DC

2. Con OTR, OVP, OCP, capacidad de la oleada, 1000V

3. Alto PF, certificaciones de CE/UL

4. Buena consistencia del color, alto CRI

5. Temperatura ambiente: -20-50℃, temperatura de caso: <70>

6. El diseño tamaño pequeño, flexible, tamaño del PWB, CCT, poder, se puede modificar para requisitos particulares según los deseos del cliente.

7. Time> de la vida 30.000 horas



6. Empaquetado



TYF opto. Productos de los módulos del LED, llenos en bandeja plástica, según diverso tamaño, XX PC cada bandeja plástica, tal y como se muestra en del siguiente. los productos sin la caja plástica llena en bolsos de burbuja, para prevenir la presión exterior, eligen diverso bolso de burbuja, según el tamaño del producto en cada paquete XX de productos, producto embalado serán almacenados bajo la forma de cartón y sellados, tal y como se muestra en del siguiente.



1) xx módulo del PCS LED por la información y el embalaje de la caja de la bandeja 4)

2)Pila y taping de la bandeja, XX módulo del LED

bandejas y bandejas adicionales cada uno de 1 maniquí para arriba de

caja. Añada el gel de silicona (1 por cada uno) encima de la bandeja

3) Embalaje de lacre

El color blanco, la CA completa 110V 220V 230V Cob/DOB Driverless del poder más elevado del espectro 20W 30W 50W llevó el microprocesador 4
