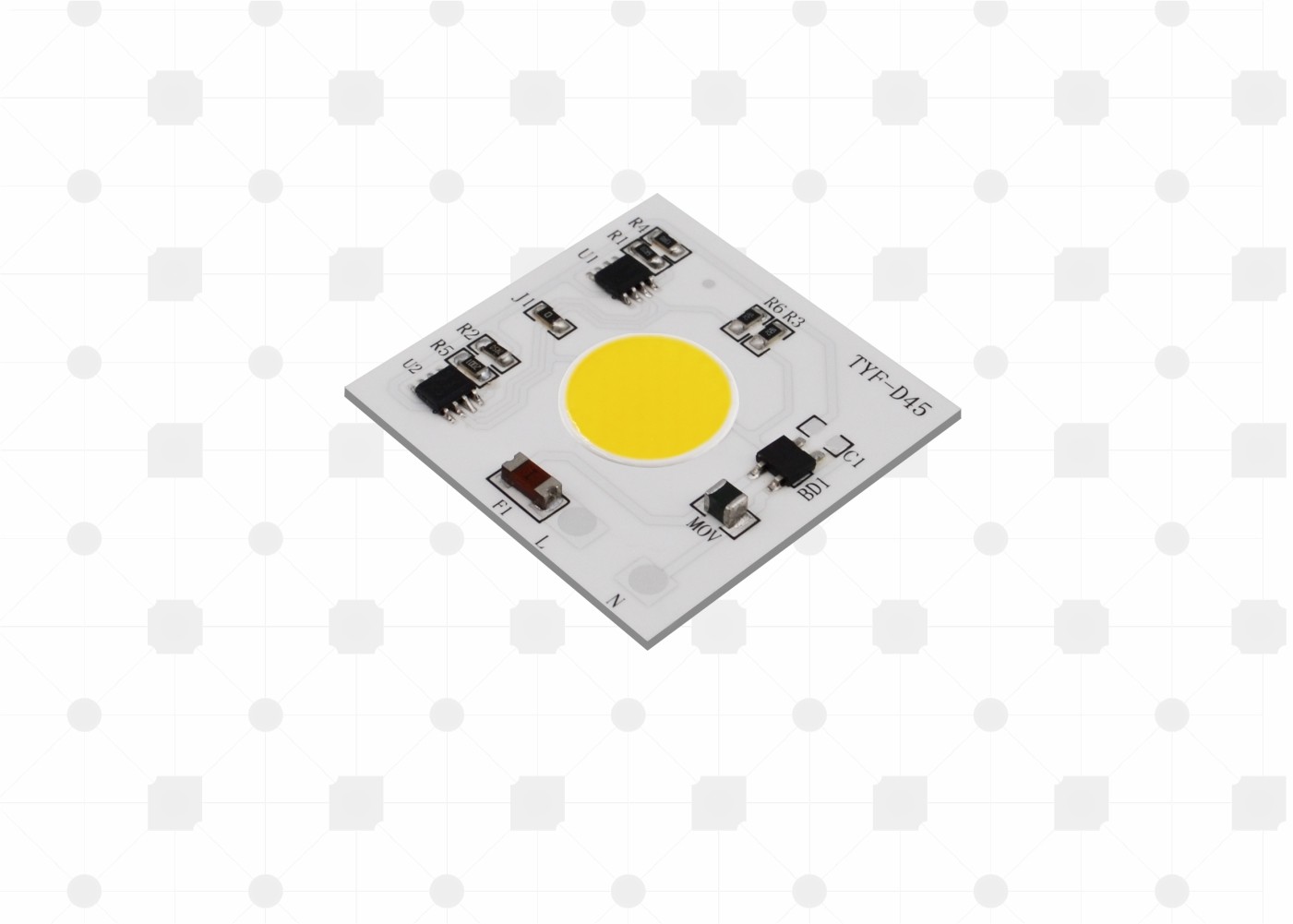

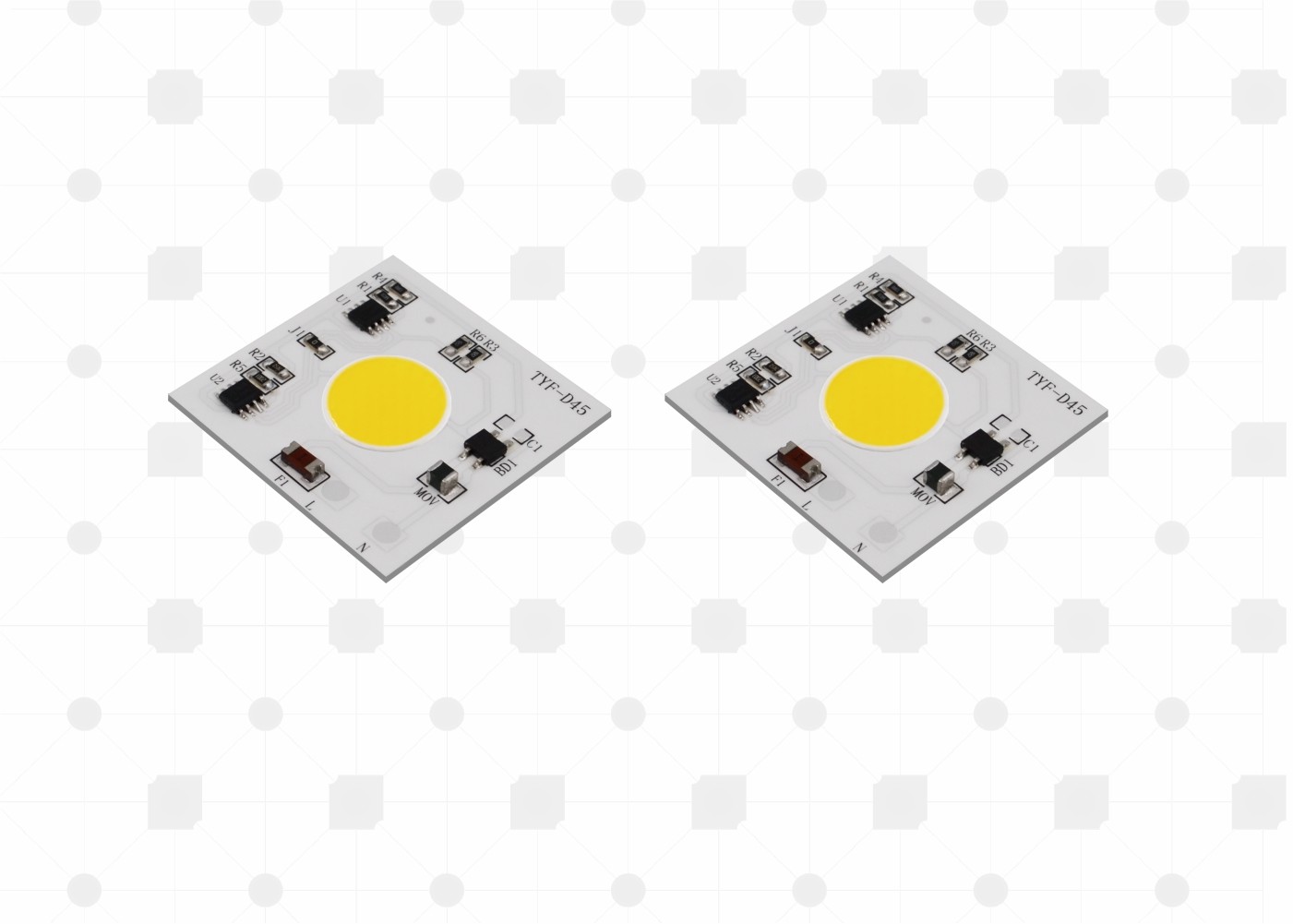

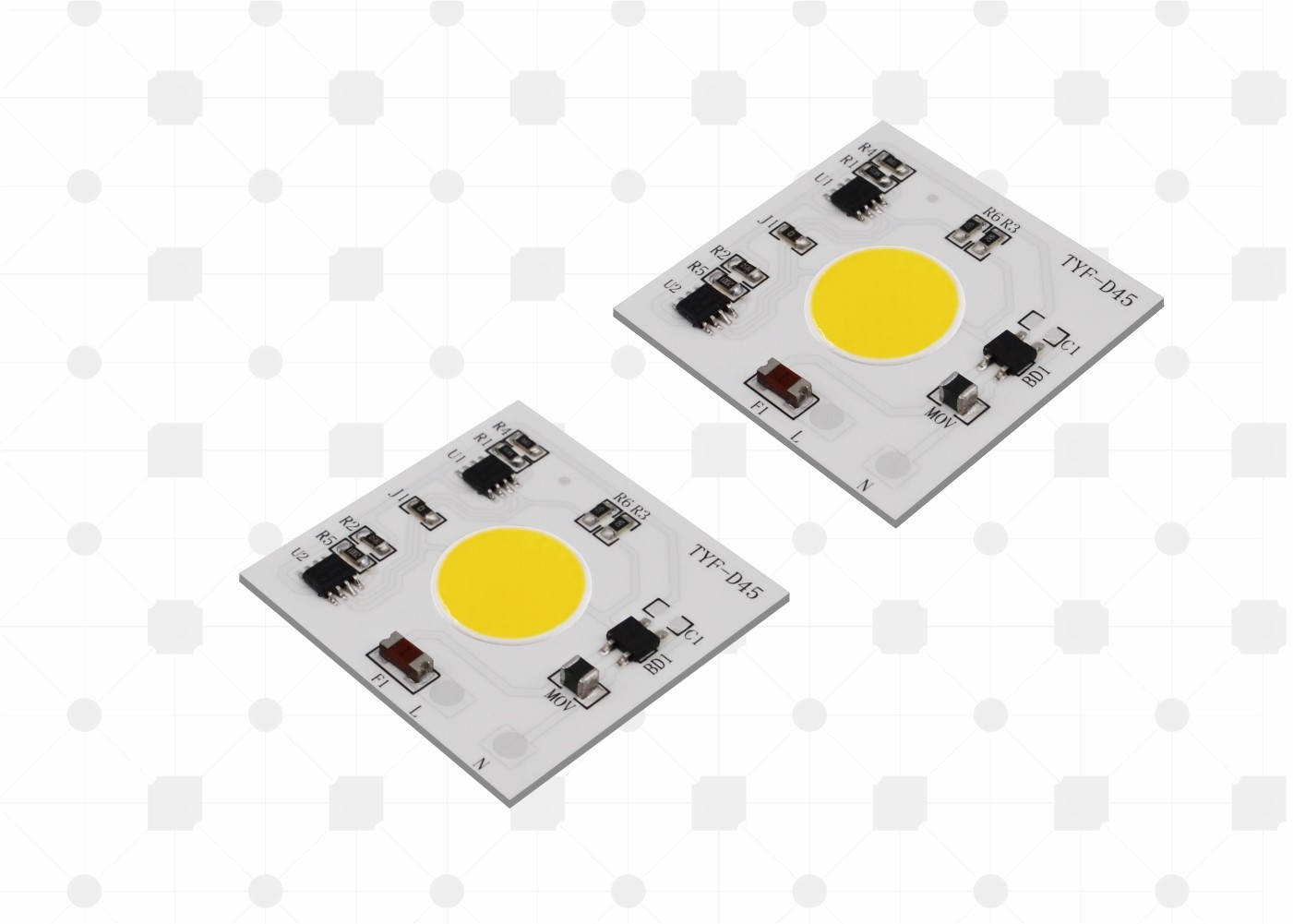

microprocesador bajo ceremic de Bridgelux de la MAZORCA de la CA del substrato que oscila 110V/220V dentro

Informacion basica
Lugar de origen: China
Nombre de la marca: TYF
Certificación: CE ROHS CB UL
Número de modelo: D4545
Cantidad de orden mínima: negociación
Precio: Negotiable
Tiempo de entrega: 15 días laborables
Condiciones de pago: CARTA DE CRÉDITO, D/A, D/P, T/T
Capacidad de la fuente: 10000
Información detallada
Alta luz:

LED de alta potencia del módulo

,

Módulo impermeable del LED


Descripción de producto

Detalles:

Nombre del artículo: El oscilar bajo del microprocesador de la MAZORCA de la CA

Tipo de producto: Módulo de la CA

Voltaje: 110V/220v

Lugar del origen: Shenzhen, China

Modelo: TYF D4545

MOQ: 1 sistema



1. Características de producto

  • Conecta directamente con la línea voltaje de la CA
  • Eficacia y factor de poder más elevado
  • Tiempo de la larga vida
  • BOM simple
  • Rosh obediente
  • Línea Voltage Regulation
  • Asamblea fácil
  • Producto sin plomo



2. Usos:

microprocesador bajo ceremic de Bridgelux de la MAZORCA de la CA del substrato que oscila 110V/220V dentro 0



3. Cuadro eléctrico y óptico 2-1 de las características (Ta=25℃)

ARTÍCULO SÍMBOLO UNIDAD Valor TÍPICO
Voltaje de entrada Vin V 230
Corriente de entrada SI mA 135,7
Frecuencia de funcionamiento F Herzios 50/60
Energía de entrada P W 31,06
Factor de poder PF % 0,996
Distorsión armónica total THD % 12,8%
Oscurecimiento del tipo □ elegante del □ del □ DMX de DALI del □ del □ 0-10V del □ PWM del TRIAC del □ de ■NA otro
Capacidad de la oleada Contra Kilovoltio 1
Fuerza eléctrica (CA) VE Kilovoltio 4
Funcionamiento/temperatura de caso Ta/Tc 25/85
Parámetros del LED MAZORCA
Flujo luminoso Φv Lm 3092,3
Eficacia luminosa ηv Lm/w 99,54
Temperatura de color CCT K 3032
Índice de representación de color Ra/CRI % 84.2/79.1
Distribución ligera - -
Ángulo de visión 2θ el 1/2 Grado. -





4. Propiedades ópticas

4,1 compartimientos de la cromaticidad



TYF cumple con el estándar del ANSI C78.377A para su estructura del compartimiento de la cromaticidad. Para cada cuadrilátero del ANSI para la gama del CCT de 2700K a 6500K, TYF proporciona 5 compartimientos y 3 compartimientos.



Cuadro 4-1 5 compartimientos del paso

microprocesador bajo ceremic de Bridgelux de la MAZORCA de la CA del substrato que oscila 110V/220V dentro 1



CCT Pasos CX CY a b theta
2700K 5 0,4578 0,4101 0,01350 0,00700 53,70
3000K 5 0,4338 0,403 0,01390 0,00680 53,22
3500K 5 0,4073 0,3917 0,01545 0,00690 54,00
4000K 5 0,3818 0,3797 0,01565 0,00670 53,72
5000K 5 0,3447 0,3553 0,01370 0,00590 59,62
5700K 5 0,3287 0,3417 0,01243 0,00533 59,09
6000K 5 0,3123 0,3282 0,01115 0,00475 58,57



Cuadro 4-2 3 compartimientos del paso

CCT Pasos CX CY a b theta
2700K 3 0,4578 0,4101 0,00810 0,00420 53,70
3000K 3 0,4338 0,403 0,00834 0,00408 53,22
3500K 3 0,4073 0,3917 0,00927 0,00414 54,00
4000K 3 0,3818 0,3797 0,00939 0,00402 53,72
5000K 3 0,3447 0,3553 0,00822 0,00354 59,62
5700K 3 0,3287 0,3417 0,00746 0,00320 59,09
6000K 3 0,3123 0,3282 0,00669 0,00285 58,57





4,2 curvas eléctricas y ópticas típicas



Cuadro poder relativo de 4-2-1 contra el voltaje, Tun =25℃

microprocesador bajo ceremic de Bridgelux de la MAZORCA de la CA del substrato que oscila 110V/220V dentro 2

Cuadro flujo luminoso relativo de 4-2-2 contra el voltaje, Tun =25℃

microprocesador bajo ceremic de Bridgelux de la MAZORCA de la CA del substrato que oscila 110V/220V dentro 3



Cuadro modelo radiante de 4-2-3, Tun =25℃

microprocesador bajo ceremic de Bridgelux de la MAZORCA de la CA del substrato que oscila 110V/220V dentro 4



5. especificaciones dominantes/características especiales:



1. Conduzca directamente a la línea voltaje de la CA: 120/230V, ningunos conductores de AC/DC

2. Con OTR, OVP, OCP, capacidad de la oleada, 1000V

3. Alto PF, certificaciones de CE/UL

4. Buena consistencia del color, alto CRI

5. Temperatura ambiente: -20-50℃, temperatura de caso: <70>

6. El diseño tamaño pequeño, flexible, tamaño del PWB, CCT, poder, se puede modificar para requisitos particulares según los deseos del cliente.

7. Time> de la vida 30.000 horas



6. Empaquetado



TYF opto. Productos de los módulos del LED, llenos en bandeja plástica, según diverso tamaño, XX PC cada bandeja plástica, tal y como se muestra en del siguiente. los productos sin la caja plástica llena en bolsos de burbuja, para prevenir la presión exterior, eligen diverso bolso de burbuja, según el tamaño del producto en cada paquete XX de productos, producto embalado serán almacenados bajo la forma de cartón y sellados, tal y como se muestra en del siguiente.



1) xx módulo del PCS LED por la información y el embalaje de la caja de la bandeja 4)

2)Pila y taping de la bandeja, XX módulo del LED

bandejas y bandejas adicionales cada uno de 1 maniquí para arriba de

caja. Añada el gel de silicona (1 por cada uno) encima de la bandeja

3) Embalaje de lacre

microprocesador bajo ceremic de Bridgelux de la MAZORCA de la CA del substrato que oscila 110V/220V dentro 5
